Zylindrizitätstoleranz

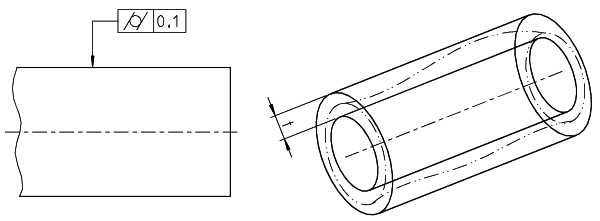

Die Formtoleranz Zylindrizität bezieht sich auf Zylinderformen. Ein Zylinder, dessen Zylindrizität mit dem Toleranzwert t toleriert ist, muss vollständig in einer Toleranzzone liegen, die durch zwei koaxiale Zylinder mit einem Abstand von t zueinander begrenzt wird. In dem Beispiel in der Abbildung muss die Mantelfläche des gezeigten Zylinders vollständig zwischen zwei Zylindern mit Abstand 0,1 zueinander liegen.

Beispiel Zylindrizität
