Die Formtoleranz Geradheit bezieht sich auf Linien bzw. Achsen. Eine Linie, deren Geradeheit mit dem Toleranzwert t toleriert ist, muss vollständig in einer Toleranzzone liegen, die durch zwei parallele gerade Linien im Abstand von t zueinander begrenzt wird.
Ist der Toleranzwert mit einem Durchmesserzeichen angegeben, muss die Linie innerhalb einer zylindrsichen Toleranzzone vom Durchmesser t liegen.

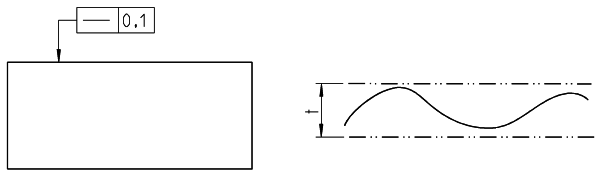

In dem Beispiel in der Abbildung 1 müssen alle Linien der Fläche, die parallel zur Zeichenebene liegen, zwischen zwei parallelen Geraden mit Abstand 0,1 zueinander liegen.
Abbildung 1:

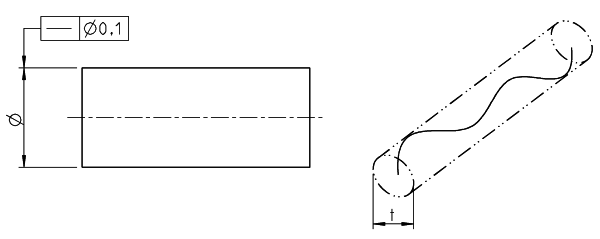

Endet wie in Abbildung 2 die Pfeilspitze des Toleranzsymbols auf Höhe einer Maßlinie, so gilt die angegebene Toleranz für die Mittelachse oder Mittelebene des bemaßten Objekts. Daraus folgt, dass die Achse des dargestellten Zylinders innerhalb eines Zylinders mit dem Durchmesser 0,1 liegen muss.
Abbildung 2:
